Термоэлектрическое преобразование, аспекты сотрудничества.



Разработка систем термоэлектрического преобразования тепловой энергии различных источников тепла в электрическую энергию постоянного тока.

Системы термоэлектрического преобразования тепловой энергии в электрическую постоянного тока под различные источники тепла и различные системы подвода тепла.

Термоэлектрические тепловые насосы, (охлаждающие модули из высокоэффективных термоэлектрических сплавов).

Разработка и изготовление термоэлектрических батарей (каскадные, с сегментированными ветвями, ветвями разнолегированными по высоте, а также радиально-кольцевыми батареями всего температурного диапазона).

Вакуумные технологии: очистка исходных компонентов (дистилляция, дегазация, вытягивание монокристаллов и пр.), синтез термоэлектрических сплавов (ампульный, под давлением инертного газа, закалкой из жидкого состояния, зонной плавкой, механоактивационной и пр.).

Порошковый металлургический передел, выбор гранулометрического состава, термовакуумные отжиги брикетов и пр.

Горячее вакуумное прессование порошковых материалов (брикетов, заготовок).

Механическая обработка, гальваника, технологии вакуумных, плазменно-ионных напылений, напылений магнетронных и пр.

Высокотемпературные вакуумная пайка, диффузионная сварка..

Антисублимационная защита (приготовление фритт, нанесение и оплавление специальных стеклоэмалей), нанесение и спекание кремнеорганических эмалей.

Плазменные электродуговые напыления конструкционных и изоляционных слоев.

Весь цикл тепло и электрофизических испытаний термоэлектрических сплавов и готовых изделий.

База: лаборатории, приборы, станки, установки, стенды.

В отделе термоэлектрического преобразования ООО "ЭРА-СФТИ" к настоящему времени функционирует шесть лаборатории:

лаборатория металлургического передела, лаборатория сборки, механической обработки и доводки изделий, лаборатория технологий нанесения различного вида покрытий, лаборатория теплофизических испытаний изделий и механический участок, лаборатория технического и технологического обеспечения, контрольное бюро. В СФТИ изначально был принят замкнутый цикл производства: от исходных компонентов (химических элементов) до готовых изделий.

Работы ведутся в основном на нестандартном оборудовании собственной разработки:

-установки вакуумной дистилляции, дегазации, зонной плавки, вытягивания монокристаллов;

-установки синтеза термоэлектрических сплавов, ампульного, под давлением инертного газа, закалки из жидкого состояния, механоактивационного синтеза;

-оборудование для порошкового металлургического передела;

-высокотемпературные вакуумные прессы;

-установки термовакуумного отжига

-оборудование для приготовления фритт высокотемпературных стеклоэмалей, туннельные печи для их оплавления на защищаемых деталях и узлах изделий;

-высокотемпературные вакуумные установки для пайки;

-установки диффузионной сварки;

-установки плазменно-ионного, магнетронного, термовакуумного напыления;

-комплекс установок для тепло и электрофизических испытаний термоэлектрических сплавов, ветвей термоэлементов, готовых изделий;

-установки ренгеноструктурного и фазового анализа;

-установки масс-спектрометрического анализа.

Возможности сотрудничества:

Совместные исследования, разработка технологий, конструкторской документации, изготовление изделий с использованием нестандартного оборудования ООО "ЭРА-СФТИ".

Автоматизированная установка для измерения термоэлектрических свойств материалов: термоЭДС α,
удельного электросопротивления ρ, коэффициента теплопроводности χ и термоэлектрической
эффективности Z в области температур от комнатной до ~ 800÷1000оС.

Метод измерения - стационарный, абсолютный с использованием тепловых экранов и теплоизоляционной засыпки из пеношамотного кирпича. Погрешность измерений не более ±4÷7%; размеры испытуемых образцов: сечение ~10×10 мм2, высота 12÷20мм, возможно использование образцов сечением от 8×8мм2 до 10×10 мм2 .

Автоматизированная система управления осуществляет вывод на необходимый тепловой режим, проведение измерений первичных характеристик, расчет параметров и перевод на следующую область температуры измерений

Диапазон рабочих температур может быть расширен до 1100÷1200оС при изменении конструкции некоторых узлов


Готовые изделия:

В наличии имеется несколько укомплектованных ТЭГ БУК космического базирования с выходной электрической мощностью 3 кВт, прошедших весь цикл испытаний в составе жидкометаллического контура, при температуре горячих спаев 725°С, холодных -375°С; термобатареи ТЭГ БУК ; датчики аэродинамического нагрева; термобатареи для РИТЭГ космического базирования. Имеется возможность изготовления термобатарей по заказу.

Примечание. При изменении перепада температур на спаях ТЭГ выходная мощность и напряжение изменяются пропорционально перепаду температур.

Термоэлектрические батареи


Датчики аэродинамического нагрева

ТБ для "РИТЭГ" "Лимон"

Двухкаскадный модуль РИТЭГ "Высота"

Микромодули

Пленочные ТБ

ТЭБ РИТЭГ"Эфир"

ТЭБ двухканальная РИТЭГ "Сущность"

ТЭБ двухкаскадный РИТЭГ "Гонг"

Термоэлектрические охлаждающие модули


ТЭБ в составе ЯТЭУ


Блок ТЭБ "Бук"

Двухкаскадная ТБ

Трубчатый модуль "Гамма"

ТЭГ "Костер"

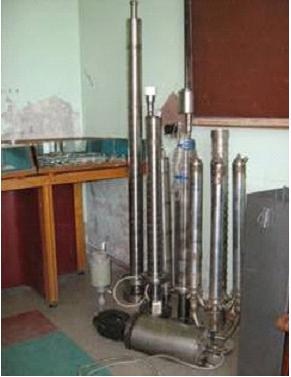

Трубчатые модули для работы в составе ЯТЭУ и на органическом топливе

Кольцевые термобатареи

Кольцевые термобатареи


ТЭБ для РИТЭГов


1. "Лимон".

2. Двухкаскадный модуль "Высота"

3. Преобразователь "Сущность"

4. Двухкаскадный модуль "Жизнь"

5. "Орион 14-К"

6. Преобразователь "Гонг"

7. Преобразователь "БЭТА".




ТЭБ с реакторным источником

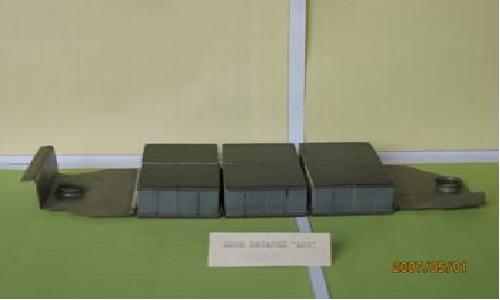

1. Блок ТЭБ "Бук"

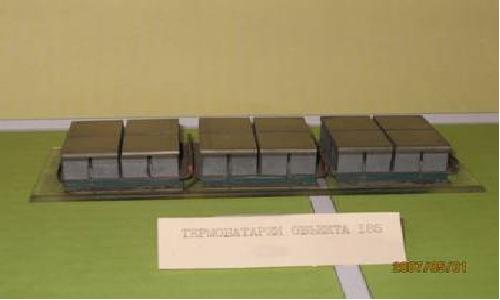

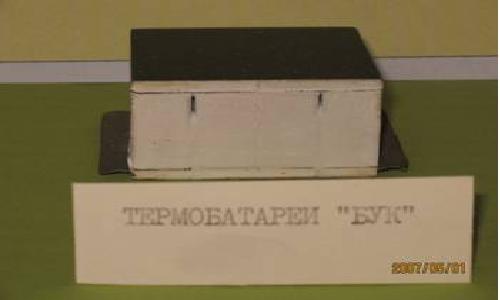

2. Термобатареи "Бук"

3. ТЭБ "Бук"

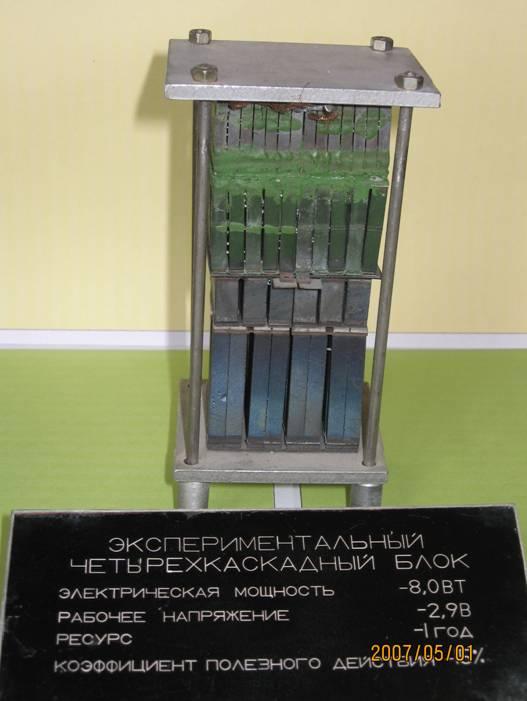

Экспериментальный четырехкаскадный блок

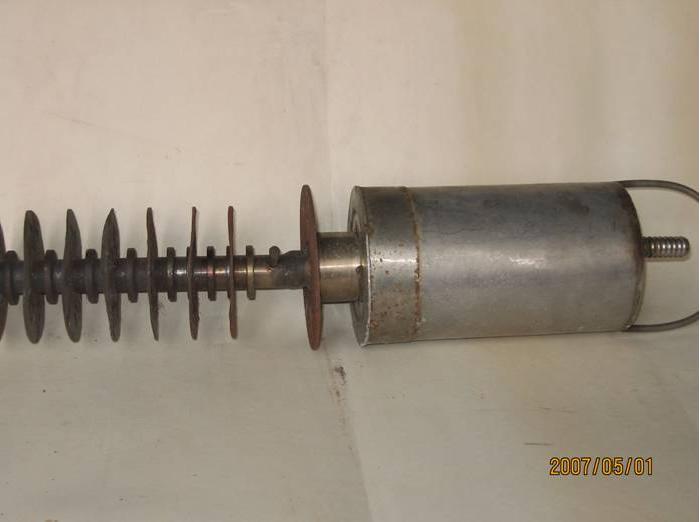

Переносной источник тока "Костёр"

Назначение:

Преобразование тепловой энергии открытого пламени костра, печи топочной и др. в электрическую энергию постоянного тока.

Область применения:

Питание электра и радиоаппаратуры в полевых условиях: радиостанций мощностью до 35 Вт, переносных телевизоров, радиоприемников, электробритв, магнитофонов, ламп дневного света, зарядки аккумуляторных батарей и т.п

Технические характеристики:

1. Расход топлива (сухие дрова), кг/час…………………….....… - 2,5…3

2. Выходная мощность, Вт…….…………………………………... - 40

3. Напряжения на выходе статического преобразователя, В…..- 9, 12, 60, 100

4. Время выхода на режим, мин. ……………………………....... - 10

5. Вес (сухой), кг ………………………………………………….... - 7

6. Гарантийный срок службы, лет ……………………………….. - 5

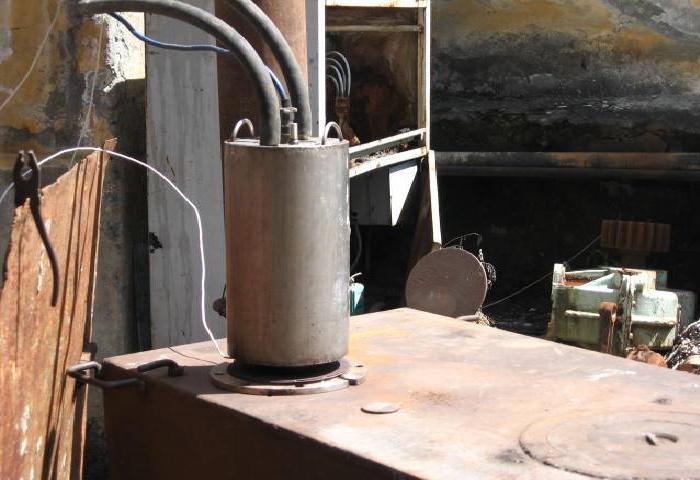

Переносной источник тока "Комфорт"

Назначение:

Преобразование тепловой энергии открытого пламени костра, печи топочной и др. в электрическую энергию постоянного тока.

Область применения:

Питание электра и радиоаппаратуры в полевых условиях: радиостанций мощностью до 110 Вт, переносных телевизоров, радиоприемников, электробритв, магнитофонов, ламп дневного света, зарядки аккумуляторных батарей и т.п.

Технические характеристики:

1. Расход топлива (сухие дрова), кг/час…………………….....… - 2,5…3

2. Выходная мощность,Вт…….…………………………………... - 60…110

3. Напряжения на выходе статического преобразователя, В…...- 9, 12, 60, 100

4. Время выхода на режим, мин. ……………………………........ - 10

5. Вес (сухой), кг ………………………………………………….... - 10

6. Гарантийный срок службы, лет ……………………………….. - 5
