Специальное приборостроение

В СФТИ велась активная работа в области специального (космического) приборостроения. Были разработаны и доведены до серийного производства ряд радиотехнических устройств.

Серийно выпускался блок питания БП-55, преобразовывавший энергию солнечных батарей (либо аккумуляторов) в гамму выходных стабилизированных и нестабилизированных напряжений от 7,5до 1500В, постоянного и переменного тока. В каналах прибора обеспечивалась защита от перегрузок и коротких замыканий, предусмотрено поэлементное и поузловое нагружение, а также побочное ненагруженное резервирование. Мощность БП-55 составляла 1400Вт, гарантийный ресурс 10000 часов.

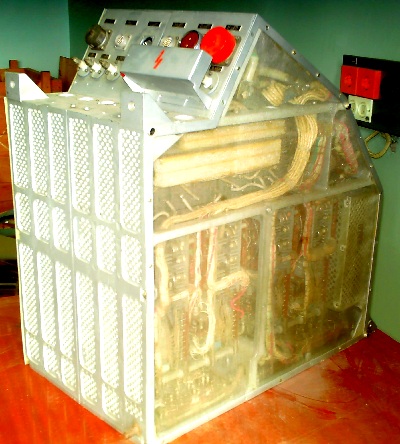

Общий вид прибора БП-55.

Блоки автоматики и стабилизации систем энергопитания (БАС), успешно эксплуатировались в космических аппаратах на высокоэллиптических орбитах, в составе радио - и телетранслирующих спутников серий "Молния", "Радуга" и "Экран". Благодаря этим аппаратам было обеспечено полное покрытие территории СССР телевизионным вещанием.

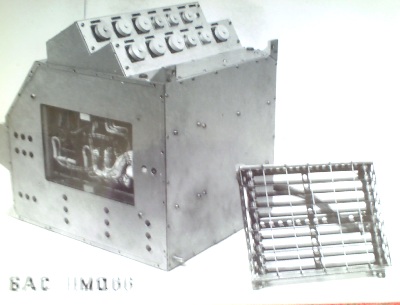

Общий вид прибора БАС 11МО66 с излучателем

Приборы БАС (11МО66 и 11МО77) обеспечивают совместную работу солнечных и аккумуляторных батарей на общую нагрузку и стабилизацию напряжения на шинах нагрузки, а также заряд аккумуляторных батарей. В состав прибора входит балластное сопротивление для сброса избыточной мощности, разрядный - зарядный преобразователь, система автоматики и телеметрического контроля. Диапазон мощностей нагрузки составлял 80 - 2000 Вт, срок службы -3года.

Общий вид прибора БАС 11МО77 с излучателем

В СФТИ был разработан ряд удачных приборов для питания, управления, защиты и контроля работы двух независимых (основной и резервной) нагрузок - СПУ "Агат". СПУ преобразовывали напряжение первичного источника питания КА (солнечная батарея, аккумулятор) 27В в 30 независимых напряжений постоянного и переменного тока от 1,2 до 820В, обеспечивающих функционирование разных нагрузок КА. Установочная мощность преобразователей 1,2 кВт. "Агат" производит коммутацию и регулирование этих напряжений в соответствии с программой и по 12 внешним командам, контролирует 20 параметров, характеризующих режим СПУ, нагрузок и КА в целом и преобразует их в стандартные сигналы телеметрии. Конструктивно СПУ "Агат" состоит из 3-х блоков.2 блока работают внутри КА при атмосферном давлении и температуре 0 - 400 С, третий блок расположен снаружи и работает в вакууме, в диапазоне температур от минус 50 до +600 С.

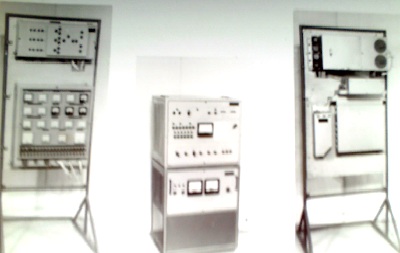

Общий вид СПУ "Агат" с комплектом аппаратуры

Разработка маневровых, корректирующих электрореактивных двигателей КА потребовало создания соответствующих систем управления. В СФТИ была создана линейка приборов СПУ - 2, 4, 6 предназначенных для преобразования питания и управления двигателями. Эти приборы включают в себя:
- преобразователь и усилитель мощности, обеспечивающий питание двигателя;
- систему дистанционного управления;
- систему защиты цепей питания и управления;
- систему управления рабочим телом, обеспечивающую подачу газа в двигатели;
- систему телеметрического контроля сигнальных и аналоговых параметров прибора.

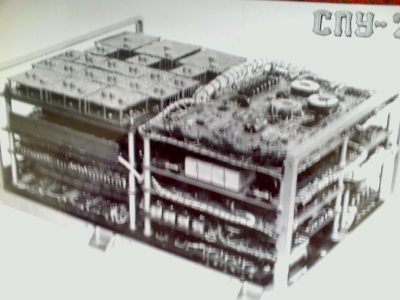

Общий вид прибора СПУ -2.

Приборы СПУ - 2 и 4 имели мощность по питанию 500Вт, а СПУ - 6 выдавал мощность 2кВт и имел дополнительные системы подготовки и запуска двигателей, а также автоматического перехода на резерв. Гарантийный ресурс приборов типа СПУ составлял до 3000 часов

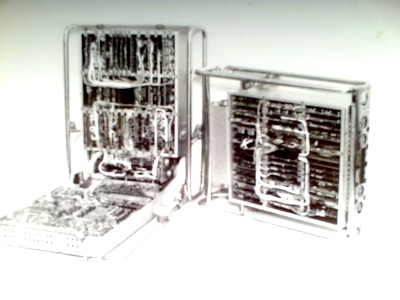

Общий вид изделия СПУ-4..

Общий вид изделия СПУ-6.

Для наземной отработки и сопровождения радиотехнических устройств были разработаны соответствующие комплексы контрольно - измерительной аппаратуры (КИА). Благодаря высокому качеству разработки и изготовления они также были запущены в серию и долгие годы успешно эксплуатировались на космодромах Байконур и Плесецк, а также на предприятиях космической отрасли.

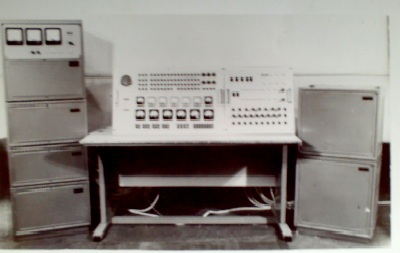

Комплект контрольно - испытательной аппаратуры
